Lyftsystem för säker och effektiv hantering av tunga laster

Moderna industrier, infrastrukturprojekt och verkstäder ställer allt högre krav på säker hantering av tunga komponenter. Felaktigt utförda lyft kan leda till skador på både människor, maskiner och byggnader. Därför blir genomtänkta lyftsystem en avgörande del av planeringen. När rätt teknik kombineras med god förberedelse minskar stillestånd, risker och kostnader samtidigt som flexibiliteten i produktionen ökar.

Vad är ett lyftsystem och när behövs det?

Ett lyftsystem är en sammansatt lösning för att höja, sänka och ibland förflytta tunga laster horisontellt. Det kan bestå av hydrauliska torn, lyftbalkar, glidskenor, lanseringssystem och olika styr- och säkerhetskomponenter. Syftet är att lyfta tung utrustning kontrollerat, ofta där travers, mobilkran eller truck inte räcker till.

I praktiken används lyftsystem vid till exempel:
– byte av större maskinkomponenter i trånga maskinhallar
– installation eller demontering av produktionslinor
– lyft av transformatorer, turbiner eller pressverktyg
– lansering av brosektioner, stålkonstruktioner eller betongelement
– förflyttning av tunga moduler där markförhållanden är svåra

En central poäng är anpassning. Där kranen når från ovan men saknar kapacitet, kan ett portallyft (gantry) vara lösningen. Där utrymmet är begränsat i höjdled, kan lägre hydraultorn och skena på golvet vara bättre. Rätt system byggs ofta som en kombination av standardkomponenter och projektanpassad konstruktion.

För att ett lyftsystem ska vara säkert och effektivt behöver tre grundfrågor besvaras tidigt:
1. Hur tung är lasten inklusive alla tillbehör, lyftok och säkerhetsmarginal?
2. Hur ser utrymmet ut i bredd, höjd och åtkomlighet?
3. Hur ska lasten förflyttas enbart vertikalt, eller även i längd- och sidled?

När svaren är tydliga går det att välja rätt typ av torn, balkar och eventuella lanseringslösningar.

Tekniska lösningar: från hydraultorn till lanseringssystem

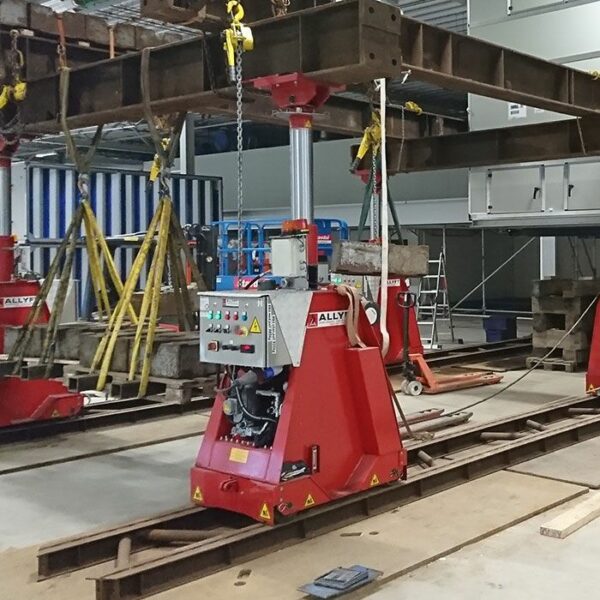

Bakom varje tungt lyft finns en kombination av mekanik, hydraulik och styrning. I många projekt används portallösningar där fyra hydraultorn bär upp en lyftbalk. Lasten hängs sedan i balken och kan lyftas synkroniserat med hög precision.

Några vanliga tekniska byggstenar är:

– Hydrauliska lyfttorn (gantry)
Traditionella klättermaster och moderna hydraultorn kan hantera laster från några tiotal ton upp till 800900 ton eller mer. De byggs i sektioner, vilket gör dem flexibla både i höjd och utdragbar längd. Smala torn med hög kapacitet passar särskilt bra i trånga utrymmen, till exempel i befintliga industribyggnader där dörrar, pelare och rördragningar begränsar åtkomsten.

– Lyftbalkar och glidsystem
Lyftbalkar i olika längder, ibland upp till 16 meter eller mer, används för att spänna över exempelvis en maskinlinje. På balken kan elektriska vagnar löpa, vilket gör det möjligt att förflytta lasten horisontellt när den väl är upplyft. I många fall kombineras detta med glidskenor eller så kallade slide-system i golvet, så att hela konstruktionen kan flyttas kontrollerat utan att stora hjulgående maskiner behövs.

– Lanseringssystem
När en tung konstruktion ska skjutas fram stegvis, till exempel en brosektion, används lanseringssystem. Dessa bygger ofta på kraftiga balkar från enklare rälsprofiler till dubbla HEB-balkar som bär lasten medan hydraulcylindrar driver konstruktionen framåt. Ett genomtänkt lanseringssystem gör att lyft, förflyttning och montage vävs samman till ett och samma arbetsflöde.

– Synkroniserad styrning och fjärrkontroll
Moderna lyftsystem styrs ofta elektroniskt för att alla torn och cylindrar ska röra sig exakt lika mycket. Synkronisering minskar risken för snedbelastning och strukturskador. Med fjärrkontroll har operatören full överblick och kan stå säkert placerad, samtidigt som förflyttningen sker i små steg med hög precision.

Kombinationen av dessa komponenter ger en skalbar lösning: samma grundsystem kan användas för både mindre 60-tonslyft i ett trångt utrymme och för 900-tonslyft av större enheter, bara genom att konfigurera torn, balkar och styrning på olika sätt.

Planering, säkerhet och val av partner

Ett lyckat lyft börjar inte när lasten lämnar marken, utan vid skrivbordet. Noggrann planering sparar inte bara tid utan minskar också riskerna. Här spelar samspelet mellan beställare, konstruktör, säkerhetsansvarig och lyftleverantör stor roll.

En genomarbetad lyftplan innehåller bland annat:
– lastdata och lyftpunkter, inklusive tyngdpunktsberäkning
– ritningar över utrymmet och markens bärighet
– val av lyftsystem, balkdimensioner och tornplacering
– kontroll av störande installationer som rör, kablar och traverser
– riskbedömning och beredskap vid oväntade händelser

Säkerheten bestäms i hög grad av kompetensen hos dem som utför arbetet. Utbildade operatörer, tydliga kommunikationsvägar och fasta rutiner för dagliga kontroller av utrustningen är centrala faktorer. I komplexa miljöer, som pappersbruk, kraftverk eller trånga stadsmiljöer, får erfarenheten extra stor betydelse.

När en verksamhet ska välja leverantör av lyftsystem är några frågor särskilt viktiga att ställa:
– Har leverantören dokumenterad erfarenhet av liknande lyft?
– Finns kapacitet i både utrustning och personal för projektets storlek?
– Kan de bidra i ett tidigt skede med lösningsförslag, inte bara hyra ut utrustning?
– Hur ser rutinerna ut för service, underhåll och inspektion av lyftkomponenterna?

En partner som arbetar dagligen med tunghantering har ofta färdiga konfigurationer och beprövade metoder för typiska problem, som lyft i begränsat utrymme eller förflyttning över känsliga golv. Det minskar projektrisken och ger trygghet under hela genomförandet.

För verksamheter som regelbundet står inför avancerade lyft, eller som planerar ett enskilt men särskilt kritiskt projekt, kan det vara klokt att rådgöra med en aktör som specialiserat sig på den här typen av lösningar. Ett exempel på en sådan expert inom tunghantering och avancerade lyftsystem är allyft.se, som erbjuder både utrustning och kunskap för säkra, effektiva lyft i krävande miljöer.
